聯系我們

電話Tel
+86 0371-67987978
傳真Fax
+86 0371-67981990
郵箱E-mail
hualingchaoying@hlcbn.com
地址Add
鄭州高新區長椿路國家大學科技園研發5B

金剛石滾輪修整砂輪時，這些問題必須注意！

來源:http://www.ln03.xyz | 作者:華菱超硬 | 發布時間:23-01-07 | 次瀏覽

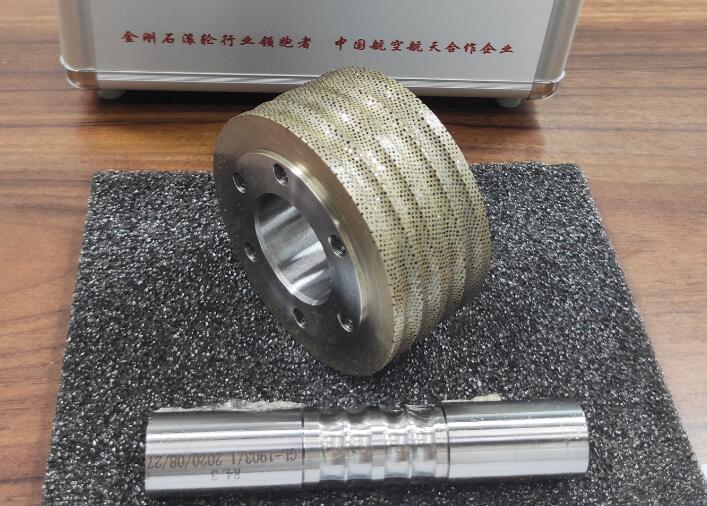

金剛石滾輪作為目前主流的砂輪修整工具，在機械制造中的應用十分廣泛，但由于操作人員對金剛石滾輪認知不到位，砂輪修整的經驗不足，往往會出現各種問題，今天華菱超硬就結合自身經驗，給大家分享一下用金剛石滾輪修整砂輪時，應該注意哪些問題~

1、用金剛石滾輪修整砂輪時通常采用滾輪與砂輪接觸點處線速度方向同向、滾輪線速度與砂輪線速度之比( qd 值) 取+ 0. 3～ + 0. 7 較好，不得超過+1，修整時滾輪切入量以砂輪每轉切入0. 5～1 μm 為宜，每次修整砂輪的總量應為0. 02～0. 04 mm，光修時間盡量壓縮。

2、用金剛石滾輪修整砂輪時金剛石的粒度較被修整砂輪的粒度應粗一號，還要選擇金剛石顆粒尺寸接近一致、顆粒形狀近似球形，常用粒度為36 # ～100 # 。

3、用金剛石滾輪修整砂輪時金剛石滾輪的制造誤差應小于工件公差的1/ 2 左右，滾輪孔與安裝軸承的配合間隙為2～4 μm。

4、用金剛石滾輪修整砂輪時必須遵守快進(不能碰上砂輪) →慢進(按需要的切入速度進給) →光修→退出的動作程序，不得錯步，否則滾輪壽命難以保證。

5、金剛石滾輪制造時一般精度的滾輪可用外鍍法和燒結法，高精度和復雜型面滾輪應用內鍍法制造，同時進行磨削修整。

6、金剛石滾輪可采用天然金剛石或人造金剛石，人造金剛石必須采用高強度等級的，如磨鋼專用金剛石SCD或高強度金剛石SMD。

好了，以上就是華菱超硬根據自身經驗對金剛石滾輪修整砂輪時需注意事項的一些總結，如果您也有不同的意見或者看法，歡迎一起交流探討~

真人棋牌 (中国）有限公司官网
